水泥粉磨系統優化設計實現節能降耗

國內水泥企業眾多，所以水泥粉磨技術的進步直接關系到整個水泥行業的發展水平，本文主要就水泥粉磨技術的節能降耗進行研究，通過優化工藝設計、改進設備，實現更佳的水泥生產技術，提升行業整體節能降耗水平。

粉磨在水泥生產全過程中占有非常重要的地位，每生產1t水泥，需要粉磨各種物料3～5t左右，熟料生產電耗(100～110kwh)中的60%～70%是消耗在物料粉磨中。因此提高水泥粉磨效率、降低粉磨作業電耗，是實現節能降耗的關鍵。我公司對該水泥粉磨系統采取的具體改造方案如下。

1、由于礦渣立磨生產礦渣粉能力富裕，使用立磨礦渣粉完全能夠滿足生產需要，因此將原理的圈流立磨改為開流磨粉磨熟料，不僅優化了資源配置，降低了礦渣粉生產成本，同時能夠增加熟料粉產量。這樣改造后，二臺開流磨均用于粉磨熟料，效率大大提高。此部分的具體改造內容包括：

①管道改造：選粉機不動，進出口管道分別與磨機出口管道和除塵器入口管道切斷，出磨管道與除塵器人口管道通過新增同直徑管道直接聯接，具體走向根據現場確定，應避免積灰和阻力過大。

②溜子改造：出磨提升機出口溜子由原與選粉機人口斜槽連接改為與成品斜槽人口溜子相連，考慮到落差較大，在斜槽人口上方1m處增設雙層翻版閥1臺。

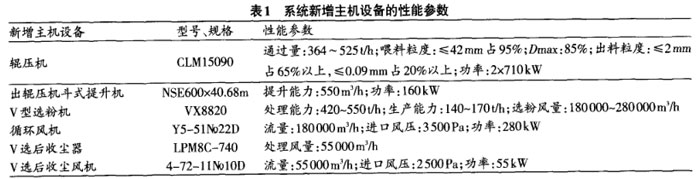

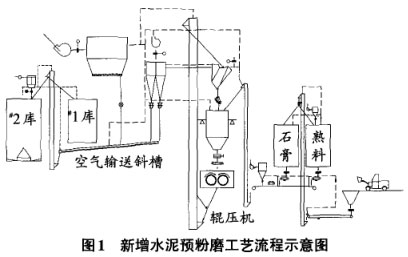

2、在球磨機前新增輥壓機與選粉機的閉路系統作為預粉磨系統(見圖1)，且采用“一拖二”預粉磨生產技術，在兩套球磨機前共用增加的一套輥壓機預粉磨系統。此部分改造新增設備見表1。

預粉磨系統改造實施后，進入后續球磨機的物料粒度更加均勻穩定，粒度控制更加容易，一般 2mm的占90%左右，最大粒度控制在5mm，可縮短物料在磨內的停留時間，避免出現“飽磨”現象，提高產量的幅度可達50%以上。

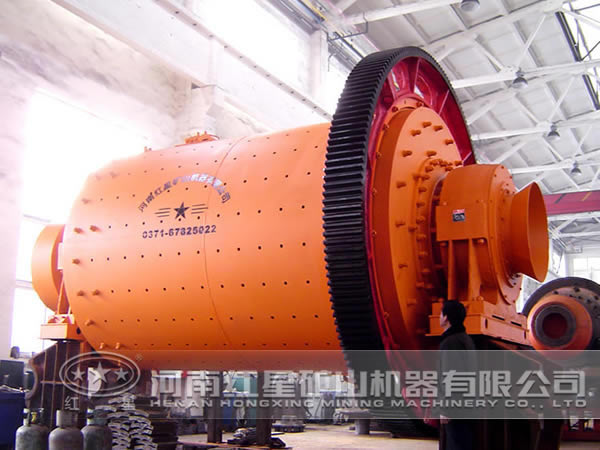

3、球磨機改造。一是調整磨機各倉長度；二是按照人磨物料的性質和粒度級配情況，調整磨內鋼球的級配和裝載量，以平衡和提高球磨機的粉磨與研磨能力；三是將現有的隔倉裝置更換為新型雙層隔倉板和雙層篩分隔倉板，以加強過料能力，改善通風條件；四是在研磨倉設置二道新型活化擋球圈真正起到活化與擋料的作用；五是現場檢測磨尾拔風管處的風量風壓，視情況對排塵風機進行調整。

4、在生產正常的情況下，對粉磨系統工藝參數(磨內物料流速、存料量、球料比、出磨物料細粉分析、磨內篩余曲線等)進行實時檢測和分析，據此指導并調整生產。

改造后熟料粉磨系統的產能大幅提升了50%以上，臺時產量分別超過了53t/h和45t/h；熟料粉比表面積達到了380㎡/kg；熟料粉生產電耗由原來的46kWh/t降到35kWh/t。熟料粉中混合材摻人量由原來的15%左右提高到20%左右(主要增加了5%的廢石屑)，既綜合利用了廢石屑資源，又實現了進一步的降本增效。

總之，水泥粉磨系統優化設計后，既有效優化了公司的資源配置，又實現了增產降耗效果，其社會、環境和經濟效益顯著。想要了解更多其他相關信息請致電：0371-67772626。
